Forme organice și geometrii greu de reprodus prin măsurători directe.

Scanarea ne ajută să preluăm geometria unei piese cu forme organice, contururi neregulate sau suprafețe modelate manual. Folosim datele scanate pentru a reconstrui piesa într-un model CAD editabil, pe care îl poți modifica sau fabrica din nou.

Trimite-ne o fotografie, un desen sau piesa fizică și spune-ne ce vrei să obții. Alegem metoda după geometrie și utilizare: proiectare 3D directă sau scanare urmată de reconstrucție CAD.

De la piesă la modelul CAD

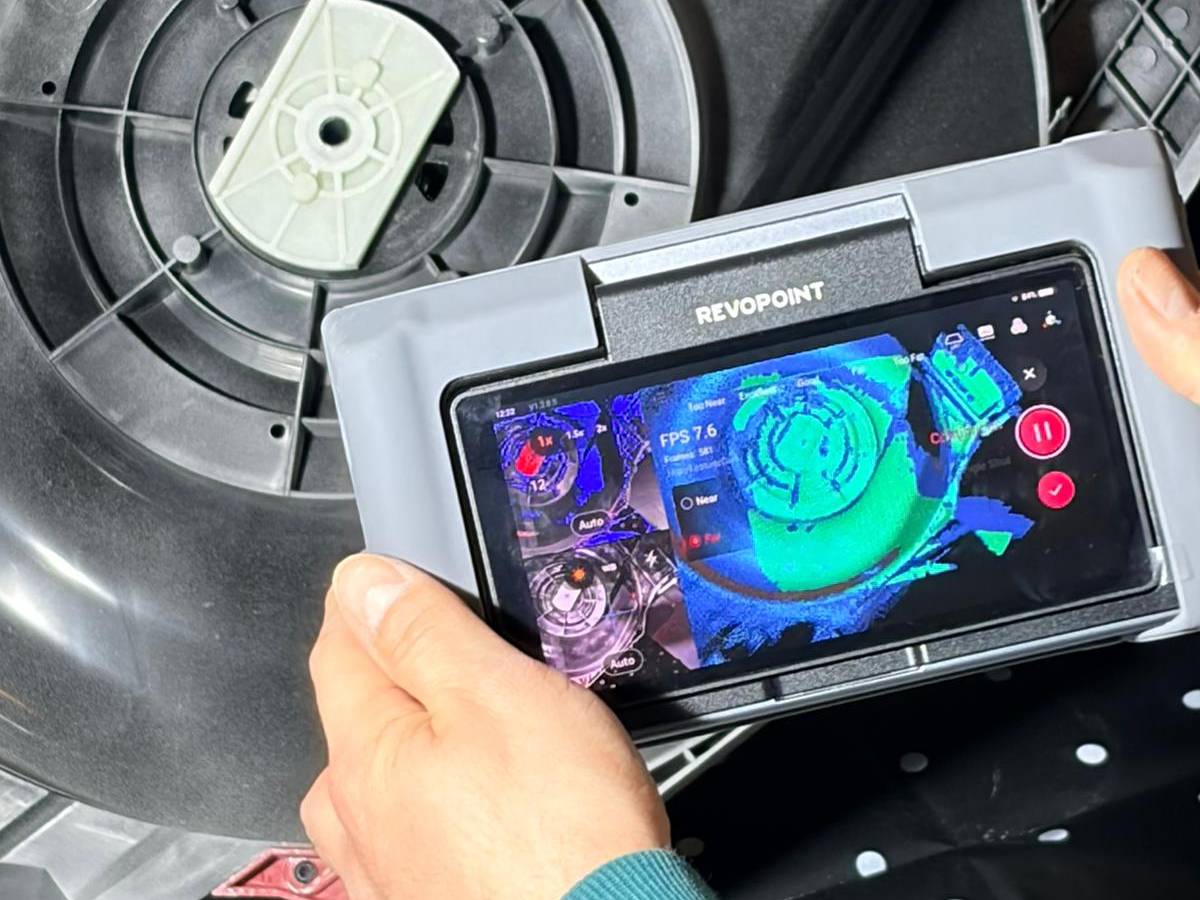

Scanarea. Scanerul preia suprafața piesei ca nor de puncte, din care rezultă o rețea de triunghiuri, numită mesh. Mesh-ul redă forma piesei, dar nu are cote și nu se poate modifica ușor.

Reconstrucția CAD. Pe baza mesh-ului refacem piesa ca model CAD, cu suprafețe și cote pe care le poți modifica. Asta e partea de reverse engineering. Modelul nou se poate corecta, adapta sau fabrica prin alt proces decât originalul.

Zonele de montaj. Scanarea redă bine forma, dar cotele de montaj le luăm prin măsurare directă: găurile de prindere, suprafețele de contact și orice zonă care trebuie să se potrivească cu alte piese.

Când scanăm și când nu

Scanăm formele organice, suprafețele modelate manual și piesele făcute pe forma corpului, unde măsurătorile directe nu prind forma. Piesele cu geometrie regulată, cum sunt suporturile, flanșele sau carcasele, le modelăm direct din măsurători sau din desen. Iese mai simplu și mai exact.

Primești fișierul CAD. De acolo poți merge la printare, la producție personalizată sau pur și simplu folosești modelul 3D în proiectele tale digitale.

Ai nevoie de un model CAD pornind de la piesă sau desen? Vezi Asistență inginerie și proiectare 3D
